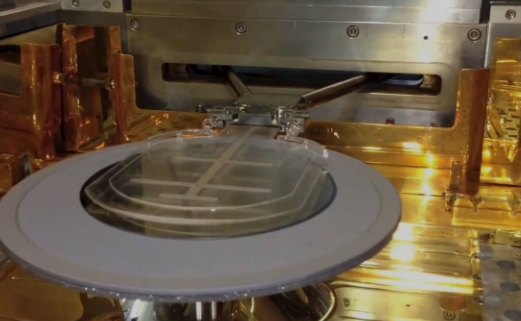

Wafer wafer wieħed epi grafita susceptor

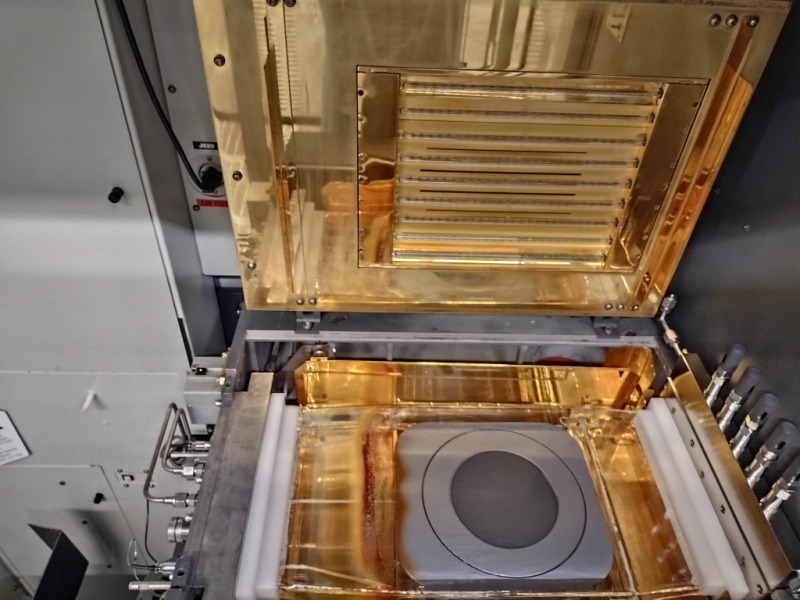

Trej epitassjali monolitiku ASM huwa ddisinjat għal proċess epitassjali semikondutturi ta' prestazzjoni għolja tal-karbur tas-silikon (SiC), in-nitrur tal-gallju (GaN) u proċessi epitassjali semikondutturi oħra tat-tielet ġenerazzjoni. Il-prodott jinkludi sett ta' trej tal-grafita, ċirku tal-grafita u aċċessorji oħra, bl-użu ta' sottostrat tal-grafita ta' purità għolja + struttura komposta ta' kisi tal-karbur tas-silikon b'depożizzjoni tal-fwar, filwaqt li jqis l-istabbiltà tat-temperatura għolja, l-inerzja kimika u l-uniformità tal-kamp termali. Huwa l-komponent ewlieni tal-folja epitassjali ta' preċiżjoni għolja fil-produzzjoni tal-massa.

Dettall Quick:

1. Ismijiet oħra: 6 pulzieri wejfer epi susceptor, 8 pulzieri wejfer epi susceptor, susceptor tal-grafita, susceptor wafer wieħed.

2. Applikazzjoni: Għal karbur tas-silikon (SiC) ta' prestazzjoni għolja, nitrur tal-gallju (GaN) u proċess epitassjali ieħor ta' semikondutturi tat-tielet ġenerazzjoni.

Innovazzjoni tal-materjal: kisi tal-grafita + SiC

grafita

-Konduttività termali ultra-għolja (>130 W/m·K), rispons rapidu għar-rekwiżiti tal-kontroll tat-temperatura, biex tiżgura l-istabbiltà tal-proċess.

-Koeffiċjent baxx ta' espansjoni termali (CTE: 4.6 × 10⁻⁶/°C), inaqqas id-deformazzjoni f'temperatura għolja, itawwal il-ħajja tas-servizz.

Kisi tas-SiC CVD

-Reżistenza għall-korrużjoni. Tirreżisti l-attakk minn gassijiet ta' reazzjoni bħal H₂, HCl, u SiH₄. Tevita l-kontaminazzjoni tas-saff epitassjali permezz tal-volatilizzazzjoni tal-materjal bażi.

-Densifikazzjoni tal-wiċċ: il-porożità tal-kisi hija inqas minn 0.1%, li tipprevjeni l-kuntatt bejn il-grafita u l-wejfer u tipprevjeni d-diffużjoni tal-impuritajiet tal-karbonju.

-Tolleranza għal temperatura għolja: xogħol stabbli fit-tul f'ambjent 'il fuq minn 1600°C, adatta għad-domanda ta' temperatura għolja tal-epitassija tas-SiC.

Disinn ta' ottimizzazzjoni tal-kamp termali u tal-fluss tal-arja

Struttura uniformi tar-radjazzjoni termali

Il-wiċċ tas-susċettur huwa ddisinjat b'ħafna skanalaturi ta' riflessjoni termali, u s-sistema ta' kontroll tal-kamp termali tal-apparat ASM tikseb uniformità tat-temperatura fi ħdan ±1.5°C (wejfer ta' 6 pulzieri, wejfer ta' 8 pulzieri), u tiżgura l-konsistenza u l-uniformità tal-ħxuna tas-saff epitassjali (varjazzjoni <3%).

Teknika tal-istering tal-arja

Toqob ta' devjazzjoni tat-tarf u kolonni ta' appoġġ inklinati huma ddisinjati biex jottimizzaw id-distribuzzjoni tal-fluss laminari tal-gass ta' reazzjoni fuq il-wiċċ tal-wejfer, inaqqsu d-differenza fir-rata ta' depożizzjoni kkawżata minn kurrenti eddy, u jtejbu l-uniformità tad-doping.

Kompatibilità u affidabbiltà

Adattament b'ħafna xeni

Kompatibbli mal-proċessi ta' omoepitassija 4H-SiC, omoepitassija 6H-SiC, u eteroepitassija GaN-on-SiC, jappoġġja d-doping tat-tip N/P (bħal doping N₂, Al).

Manutenzjoni ta' ħajja twila

L-ebusija tal-kisi tal-karbur tas-silikon tilħaq 430 Gpa 4pt liwja, 1300 ℃, ir-reżistenza għall-erożjoni tal-partiċelli tiżdied b'aktar minn 3 darbiet, il-ħajja tas-servizz ta' trej wieħed taqbeż il-5000 siegħa ta' proċess, u l-ispiża tal-konsumabbli komprensivi titnaqqas.

Xenarji ta 'Applikazzjoni

Apparat tal-enerġija SiC fuq skala ta' karozza

Modulu front-end 5G RF

Sistemi fotovoltajċi u ta' ħażna tal-enerġija

Speċifikazzjonijiet Tekniċi Ħarsa ġenerali

Konsistenza tal-proċess: Permezz tad-disinn oriġinali li jaqbel tat-tagħmir ASM, il-ħin ta' aġġustament tal-kamp termali u l-fluss tal-arja jitnaqqas.

Impenn ta' żero tniġġis: Il-kisi tas-SiC jgħaddi mill-istandard SEMI għall-iskoperta tal-impurità tal-metall (Fe, Ni, eċċ <1ppb).

Manutenzjoni b'rispons rapidu: Struttura modulari tat-trej, appoġġ għal sostituzzjoni online u appoġġ tekniku.
